渦街流量計測量時的儀表常數修正
日期：2022-03-09 點擊量：
當渦街流量計用于燕汽流量測量時，盡管對密度的變化采取了自動補償校正措施，但對于瞬時流量的計量誤差依然存在。當渦街流量傳感器使用在溫度較高的場合時，由于傳感器柱體和流量計本體通流部分鋼材熱膨脹，幾何尺寸發生變化，直接使儀表常數發生變化，因此，在高溫下使用，流量計的儀表常數必須進行修正。由表1結果可以看出，工作溫度高于100℃時渦街流量計應進行儀表常數的修正。
3.2實際測量結果與分析

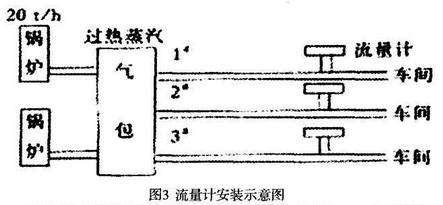

將3臺插入式雙旋渦發生體渦街流量計配智能流量積算儀安裝于某廠，采用溫、壓補償方式，測量過熱蒸汽，安裝示意圖如圖2所示。

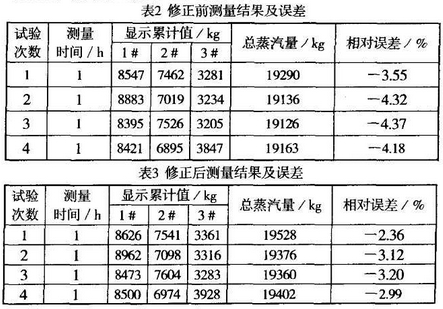

兩臺20t/h鍋爐交替運行，1#和2#管道為φ325mm，3#管道為φ273mm，壓力為0.3~0.4MPa,溫度250℃。流量計出廠時儀表常數為Kep=258.00次/m³，修正后的儀表常數為Kt=255次/m3。其修正前、后的測量結果及誤差見表2和表3。
插入式渦街流量計測量精度為士2.5%，考慮到溫壓變送器的測量誤差和鍋爐本身的效率等因素，用戶認為儀表工作正常，計量基本符合要求，為實現經濟考核目標提供了可信的依據。
