大管道流量測量用插入式流量計還是管道式流量計？
日期：2025-08-19 點擊量：
在大管道（通常指DN≥300mm）流量測量中，插入式與管道式流量計的選擇需綜合測量精度、成本效益、安裝條件及維護需求等多維度因素。以下是系統性技術對比與選型指南：
一、核心性能對比
|
評估維度
|
插入式流量計
|
管道式流量計
|
|
精度
|
±1.5%~5% FS（流場敏感）
|
±0.5%~1% R（全截面測量）
|
|
量程比
|
10:1（受流速分布影響）
|
100:1（如電磁/超聲波）
|
|
壓損
|
可忽略（＜0.01kPa）
|
顯著（孔板達30kPa，渦街≈5kPa）
|
|
耐壓等級
|
≤10MPa（受密封結構限制）
|
≤42MPa（整體鍛造）
|
|
適用管徑
|
DN300~DN3000（經濟優勢顯著）
|
DN15~DN3000（全范圍覆蓋）
|
注：FS（滿量程），R（讀數）
二、選型決策關鍵因子
1. 精度需求
貿易結算/工藝控制 → 選管道式（電磁/超聲波）
電磁流量計精度：±0.2%~0.5% R（ISO 20417）
超聲波時差法精度：±0.5%~1% R（API MPMS 5.8）
過程監控/趨勢分析 → 選插入式（熱式/渦街）
熱式插入計精度：±1.5%~3% FS（AGA Report No.11）
2. 經濟性分析
|
成本類型
|
DN500管道示例（單位：萬元）
|
|
設備采購
|
插入式：3~5；管道式：15~30
|
|
安裝費用
|
插入式：0.5（不停產安裝）；管道式：5（切割焊接）
|
|
生命周期維護
|
插入式：1/年；管道式：0.3/年
|
結論：管徑＞DN600時，插入式綜合成本可降低60%以上
3. 流場適應性
插入式必須滿足：
LupD≥10（直管段長度）DLup≥10（直管段長度）
vmaxvmin≤5（流速分布均勻度）vminvmax≤5（流速分布均勻度）
vmaxvmin≤5（流速分布均勻度）vminvmax≤5（流速分布均勻度）
否則需采用多點插入矩陣（如4點互相關超聲）
管道式適用性：
耐受流態畸變（如電磁計對渦流不敏感）
耐受流態畸變（如電磁計對渦流不敏感）
4. 介質特性約束
|
介質類型
|
優選方案
|
禁用場景
|
|
高粘度流體（＞50cP）
|
管道式科氏力
|
插入式（信號衰減）
|
|
含固漿料
|
管道式電磁
|
插入式（磨損堵塞）
|
|
低溫液化氣
|
插入式熱式
|
管道式（冷收縮泄漏）
|
三、工程實施規范
1. 插入式安裝要點
插入深度公式：
Linsert=0.12D+0.5dp(dp=探頭直徑)Linsert=0.12D+0.5dp(dp=探頭直徑)
確保探頭位于管道中心區（流速最大點）
Linsert=0.12D+0.5dp(dp=探頭直徑)Linsert=0.12D+0.5dp(dp=探頭直徑)
確保探頭位于管道中心區（流速最大點）
流向校準：
角度偏差≤±3°（采用激光定位儀）
角度偏差≤±3°（采用激光定位儀）
密封方案：
高壓工況用液壓自緊密封（如Grayloc接頭）
高壓工況用液壓自緊密封（如Grayloc接頭）
2. 管道式特殊設計
縮徑優化：
當DN＞800時，采用文丘里管縮徑至DN300：
當DN＞800時，采用文丘里管縮徑至DN300：
大直徑EMF電極布置：
6電極周向分布（消除流場不對稱誤差）
6電極周向分布（消除流場不對稱誤差）
四、前沿技術應用
1. 插入式多傳感器融合
技術方案：
4支熱式探頭+1支壓力傳感器
4支熱式探頭+1支壓力傳感器
算法：
Qm=∑i=14ki⋅ΔPi⋅ρiTi+f(Pavg)Qm=∑i=14ki⋅TiΔPi⋅ρi+f(Pavg)
流速分布重構精度＞95%
Qm=∑i=14ki⋅ΔPi⋅ρiTi+f(Pavg)Qm=∑i=14ki⋅TiΔPi⋅ρi+f(Pavg)
流速分布重構精度＞95%
2. 管道式光纖傳感
分布式聲波傳感（DAS）：
沿管壁敷設光纖，解析流致振動頻譜
沿管壁敷設光纖，解析流致振動頻譜
優勢：
耐溫800℃/耐壓100MPa（核級應用）
耐溫800℃/耐壓100MPa（核級應用）

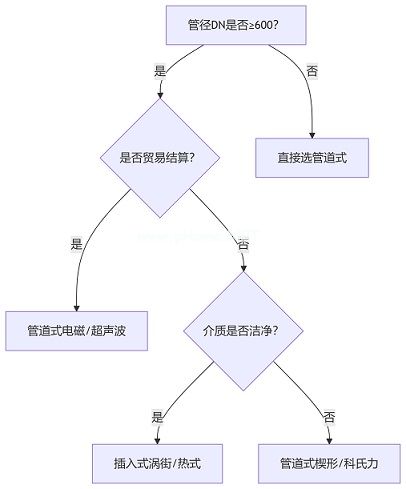

五、選型決策樹
六、典型場景推薦
|
工況
|
首選類型
|
|
電廠循環水（DN1000）
|
插入式超聲波
|
|
原油貿易計量（DN300）
|
管道式容積式
|
|
化工尾氣（DN800含塵）
|
管道式熱式質量
|
|
污水管網（DN1500）
|
結論：
DN300~600：優先管道式（精度優先）
DN600~2000：插入式主導（經濟性顯著）
DN＞2000：必選插入式（管道式成本劇增）
對于高壓（＞Class 600）或兩相流工況，仍推薦管道式科氏力流量計。所有插入式儀表需執行流速剖面測繪（依據ISO 7194），并定期進行拔出校驗（周期≤12個月）。
